Cấu tạo máy bao gồm:Laser sợi quang: Thiết bị sử dụng sợi quang 1000W có thể điều chỉnh liên tục, đường kính lõi sợi 50µm, chiều dài 15 mét, hiệu suất chuyển đổi năng lượng 30%, không cần bảo trì. chất lượng chùm tia tốt có thể đạt được độ sâu hàn mạnh. độ rộng xung có thể điều chỉnh giúp thực hiện xử lý linh hoạt. Thông số sợi quang.
Hệ thống điều khiển: Thiết bị sử dụng hệ thống điều khiển gương rung quét nhúng dành riêng cho laser. Về cơ bản, nó loại bỏ các vấn đề về sự cố đầu độc vốn sử dụng điều khiển công nghiệp máy tính làm nền tảng trước đây và giảm đáng kể tỷ lệ thất bại về mặt này. Giao diện thân thiện, có thể chỉnh sửa bản nhạc liên quan trên máy tính văn phòng, đưa đĩa U trực tiếp vào hệ thống. Trên giao diện vận hành hệ thống máy, nó có thể thực hiện điều chỉnh vị trí và thực hiện thao tác hiệu chỉnh đơn giản.
Máy hàn laze. Hệ thống làm lạnh:
- Sử dụng hệ thống làm mát bằng laser đặc biệt điều khiển kép nhiệt độ kép độc lập, việc kiểm soát nhiệt độ chính xác của laser trong quá trình xử lý được thực hiện.
- Công suất làm lạnh: 3600W
- Độ nâng bơm: 20-35m
- Độ chính xác của nước đông lạnh: ± 0,5oC
- Hệ thống điều khiển chuyển động và hệ thống bàn làm việc (tương thích với hàn pin bằng cách thay thế các mô-đun cố định)
- Hệ thống bàn làm việc và điều khiển nhằm làm cho phôi có được vị trí và chuyển động chính xác, đảm bảo vị trí hàn và đường hàn của các bộ phận.
- Độ chính xác quay của bàn làm việc đạt 0,02 mm.
- Hệ thống điều khiển gương rung bàn làm việc có thể làm cho nhu cầu hàn đồ họa trên phần mềm.
- Gương rung điều khiển phần mềm cho phép tia laser đạt được điểm hàn trên sản phẩm theo đồ họa phần mềm.
- Hiệu suất hàn nhanh hơn hệ thống điều khiển truyền thống hơn mười lần.

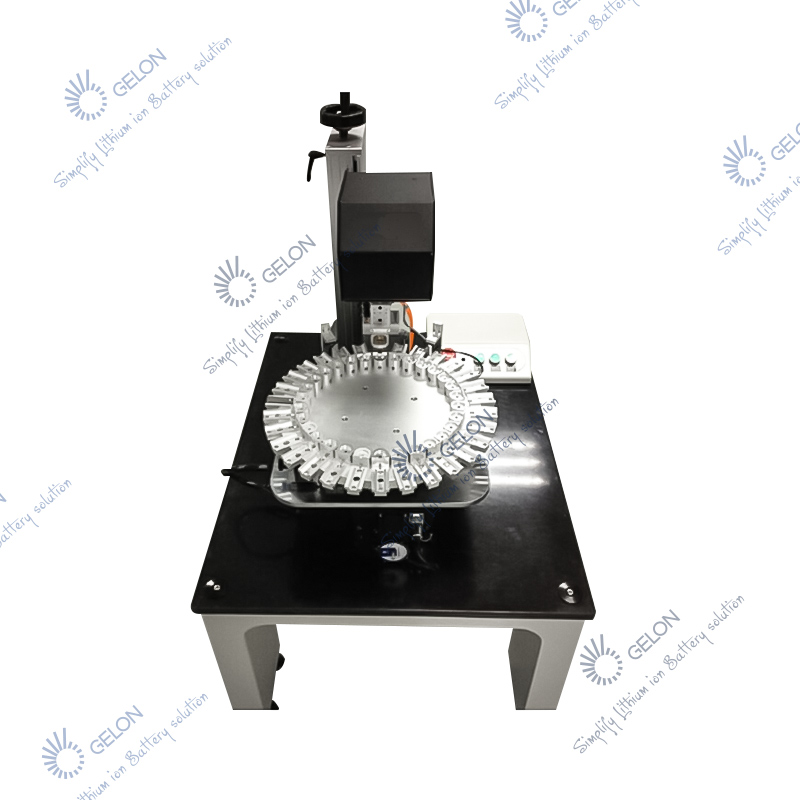

- Bàn xoay: được trang bị thiết bị hàn bàn xoay lớn 30 trạm, hệ thống ép góc tự động, tỷ lệ hàn đạt tiêu chuẩn cao.
